Cześć,
W listopadzie Bentley wypuścił nową wersję OpenRoads Designer 2024. W tym artykule przyjrzymy się najważniejszym i najciekawszym zmianom z perspektywy drogowca. Nie będę zagłębiał się w zmiany kolejowe (OpenRail Designer) oraz moduł Drainage and Utitilities.
Zmiany Workspace

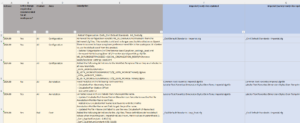

Ogólnie nie ma potrzeby aktualizacji Workspace pod nową wersję. OpenRoads Designer 2024 działa poprawnie na Workspace utworzonym w poprzedniej wersji. Jednak żeby skorzystać ze wszystkich nowości zalecane są kosmetyczne zmiany w Workspace. Opis zmian znajduje się w pliku excel znajdującym się w poniższej lokalizacji:
C:\ProgramData\Bentley\OpenRoads Designer 2024.00\Configuration\Organization-Civil
Oczywiście tyczy się to Workspace, które tworzyliśmy sami. Nie musimy nic robić, jeśli korzystamy z domyślnych Workspace tworzonych przez Bentley, bo są one zaktualizowane do najnowszej wersji.

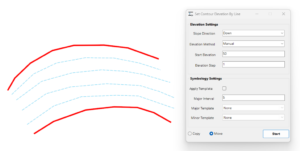

Narzędzie Set Contour Elevation
Narzędzie Set Contour Elevation służy do automatycznego nadawania wysokości warstwicom. W narzędziu możemy wybrać m.in.:
- Kierunek pochylenia warstwic – w górę czy w dół
- Metodę wyznaczania rzędnych – manualnie lub od istniejącego elementu. Wybierając metodę manualną możemy wpisać rzędną początkową
- Interwał warstwic

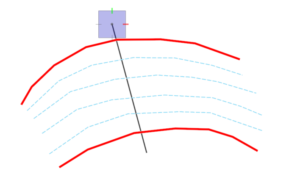

Dla przykładu narysowałem ręcznie parę Line Stringów. Następnie przeciągnąłem linię, aby wyznaczyć kierunek pochylenia warstwic. Wszystkie rzędne zostały automatycznie przypisane do Line Stringów.
Jest to na pewno przydatne narzędzie, gdy trafimy na sytuację, że dostaniemy warstwice w postaci 2D (z czym się raczej rzadko spotkamy). Moim pierwszym skojarzeniem było wykorzystanie narzędzia przy projektach na studiach, gdy dostawało się skan warstwic i trzeba było ręcznie nadawać im wysokości 😊

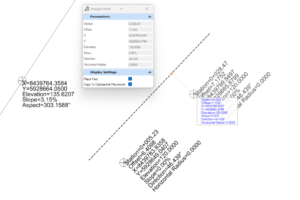

Analyze Point – tekst po kliknięciu
Narzędzie Analyze Point pozwala teraz na wstawienie tekstu z informacjami o wybranym punkcie terenu lub geometrii. Jest też również opcja, żeby kopiowało od razu tekst do schowka (to akurat mniej użyteczne). Ogólnie nowa funkcjonalność jak najbardziej na plus, bo czasem chcemy na szybko opisać pojedyncze punkty.

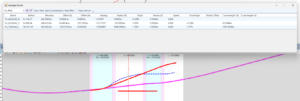

Multiple Profile
Nowe, bardzo obiecujące narzędzie w zakładce Geometry -> Vertical. Narzędzie jest wypuszczone jako Technology Preview, więc nie jest to ostateczna wersja i nie wiadomo, czy zostanie z nami na dłużej. Zazwyczaj Bentley wypuszcza takie narzędzia, żeby potestowali je użytkownicy i zostawili feedback.
W wielkim skrócie narzędzie pozwala na otworzenie wielu niwelet w jednym oknie i ich edycję. Składa się z czterech „podnarzędzi”:
- Open Multiple Profile – do wyświetlenia okna w jakimś widoku (podobnie jak Open Profile).
- Multiple Profile Settings – w tym oknie możemy ustawiać m.in. które niwelety chcemy rzutować, ich zakres kilometraża oraz ich wyświetlanie.

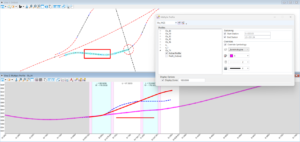

- Add Zone – dodawanie „cadowskich” elementów, żeby wyświetlać je zrzutowane w widoku. Ja przykładowo narysowałem prostokąt w 2D (czerwony element) i wyświetliłem jego zakresy. Działa to również na elementy w 3D.
- Tracking and Analysis – narzędzie do tracking, które jednocześnie śledzi parę niwelet.
Jest również opcja synchronizacji widoku okna z planem, czyli kiedy przesuwamy widok w oknie z profilem, przesuwać się będzie analogicznie widok z planem. Mi od razu przyszło na myśl, żeby potestować narzędzie na przykładzie węzła. Na plus oceniam możliwość szybkiego rzutowania wybranych niwelet oraz ich edycję w jednym oknie. Przeszkadza na pewno ograniczona edycja niwelet (brak możliwości edycji stycznych, a jedynie łuków pionowych) oraz błędne opisywanie tabelki pod profilem z tego okna.
Na razie zostanę przy klasycznych narzędziach, ale podoba mi się zamysł tego narzędzia.

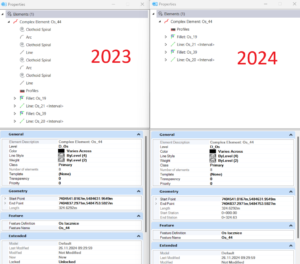

Większy porządek w Properties geometrii
Gdy w poprzednich wersjach ORD wchodziliśmy w Properties (właściwości / informacje o elemencie) geometrii widzieliśmy specyficzny podział na elementy Microstation i ORD. Ciężko było się odnaleźć, gdzie np. dodać krzywe przejściowe do łuków, czy też gdzie pozmieniać niektóre parametry elementów. Teraz zostało to uporządkowane. Jest to zmiana czysto kosmetyczna, ale jak najbardziej na plus
Szybszy opis tabelki pod profilem i tworzenia poprzeczek
Na stronie dokumentacji można przeczytać, że w najnowszej wersji ORD skrócono czas opisywania tabelki pod profilem i tworzenia przekrojów poprzecznych na dużych projektach. Sprawdźmy to. Przygotowałem sobie duży teren o rozmiarze 200 MB oraz oś z niweletą o długości 25 km – w wariantach dla obu wersji ORD. Mam własne Annotation Group na opisywanie profilu i poprzeczek. Są one dość szczegółowe, więc zakładam, że opisywanie chwilę zajmie. Dla poprzeczek założyłem interwał 50 m (501 poprzeczek). Zwykle pewnie podzieliłbym to na mniejsze modele, ale robię to tylko w ramach testów. Poniżej zestawiłem czasy.
Trzeba przyznać, że opisywanie tabelki pod profilem zostało znacząco poprawione. Niestety nie można powiedzieć tego samego o tworzeniu poprzeczek. Być może działa to szybciej przy konkretnych założeniach, ale na ten moment muszę stwierdzić, że czas jest podobny.

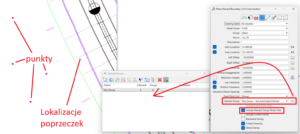

Lokalizowanie poprzeczek we wskazanych miejscach
W poprzedniej wersji ORD mogliśmy ustawić własne lokalizacje przekrojów poprzecznych przy pomocy Event Point List. Minus tego rozwiązania był taki, że Event Pointy przedstawione są w mało czytelnej formie i nie są one pokazywane na planie. Wtedy przy jakichkolwiek zmianach ciężko się w tym wszystkim odnaleźć. W nowej wersji dodano możliwość generowania poprzeczek w miejscach punktów dodanych do tzw. Named Group. Jest to wg mnie bardzo dobra funkcjonalność i na pewno będę z niej często korzystał.
Rozszerzenie funkcjonalności pól tekstowych
Mam na myśli głównie wykorzystanie Text Favorites (inteligentnych tekstów) w narzędziu Civil Labeler. Przy pomocy Civil Labeler możemy w prosty sposób tworzyć dynamiczne opisy.
Dwie nowe najciekawsze funkcjonalności to:
- Możliwość opisania różnicy wysokości między niweleta, a terenem w danym punkcie
- Możliwość rozróżnienia lewych i prawych łuków poziomych
Pokażę przykład pierwszej funkcjonalności. Przygotowanie opisu składa się z następujących kroków:
- Utworzenie nowego Text Favorite w Text Favorite Manager. Jako inteligentne odwołania wybieramy:
- Rzędna terenu – Plan Annotation.Point Surface Projected Elevation
- Rzędna profilu – Plan Annotation.Point Profile Projected Elevation
- Różnica wysokości – Plan Annotation.Point Surface Profile Elevation Difference

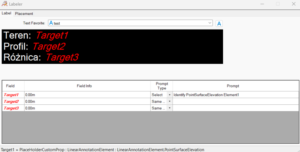

- Utworzenie nowego Label Definition w Project Explorer i przypisanie Text Favorite.

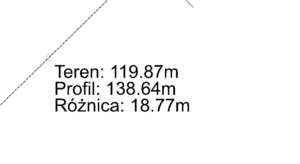

- Skorzystanie z narzędzia Civil Labeler z zakładki Drawing Production.
Narzędzie Geometry Alignment Replacer
Narzędzie, dla którego jeszcze nie znalazłem praktycznego zastosowania na projektach, ale ma potencjał. Chodzi o przeniesienie wszystkich zależnych od osi elementów (np. linie tworzone offsetem, korytarze) na inną wybraną oś.
Inne zmiany warte wspomnienia

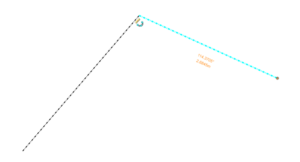

- Nowe ikony snapów – zostało poprawione wyświetlanie snapów w planie. Są one teraz o wiele bardziej widoczne i już przy rysowaniu elementów mamy podgląd, czy snap się utworzy.
- Mapowanie przy eksporcie do IFC – dodane zostały możliwości mapowania elementów modelu do danych klas IFC. Można również np. włączyć tworzenie IFC z warstw z konstrukcyjnych (Construction Class), ponieważ domyślnie jest to wyłączone.
- Narzędzie Deed Boundary – służące do tworzenia inteligentnych elementów zawierających informację o działkach ewidencyjnych. Następnie można tworzyć z tego raporty. Nie widzę na razie zastosowania na polskich projektach.
- Narzędzie Analyze Point działa również w plikach read-only.
- Naprawa działania wyrażenia CivilExpression.Mesh_Length w Item Types – poprzednio był błąd i to nie działało, co mi trochę przeszkadzało.
- Naprawa zapisu plików .itl – w poprzednich wersjach zdarzało się, że templaty zapisywały się z przecinkami, a nie kropkami. Psuło to wtedy pliki .itl i spłaszczało templaty.
- Całkowite usunięcie narzędzia Asset Manager – teraz zostało tylko Attach Item. Już od paru wersji Bentley zapowiadał to usunięcie.

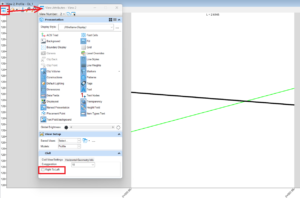

- Możliwość wyświetlania profilu od prawej do lewej strony – działa to zarówno w widoku z profilem, jak i potem przy generowaniu rysunku.
- Narzędzie Place Label zostało uproszczone i odpowiada funkcjonalności z MicroStation – obecnie jest wyraźnie rozdzielone wstawianie opisów narzędziem MicroStation Place Label (zwykłe labele i celki) oraz narzędziem Civil Labeler (labele z Text Favorites).
- Poprawa narzędzia Complex Redefine – wcześniej ORD nie generował rozwiązań w niektórych przypadkach.
- Poprawa generowania korytarzy – posprawdzałem to na paru modelach, gdzie ewidentnie miałem problemy z korytarzami. Dalej nie jest perfekcyjnie, ale muszę przyznać, że parę błędów zostało naprawionych.
Podsumowanie
Nowa wersja OpenRoads Designer nie wprowadziła znaczących zmian. Są to raczej małe poprawy funkcjonalności, drobne ulepszenia dotychczasowych narzędzi oraz parę nowych narzędzi, dla których na razie nie widzę większego zastosowania. Najbardziej podoba mi się przyspieszenie generowania tabelki pod profilem oraz możliwość tworzenia poprzeczek we wskazanych punktach. Obiecujące jest również narzędzie Multiple Profile. Jednak brakuje mi wciąż poprawy generowania korytarzy w niektórych sytuacjach oraz optymalizacji działania oprogramowania.
Tak czy siak wprowadzone zmiany można ocenić na plus. Jeśli ktoś zamierza przejść z wersji 2023 na 2024, to absolutnie nic nie stoi na przeszkodzie.
